北京金威A022 E316L-16不锈钢焊条 2.5/3.2/4.0mm

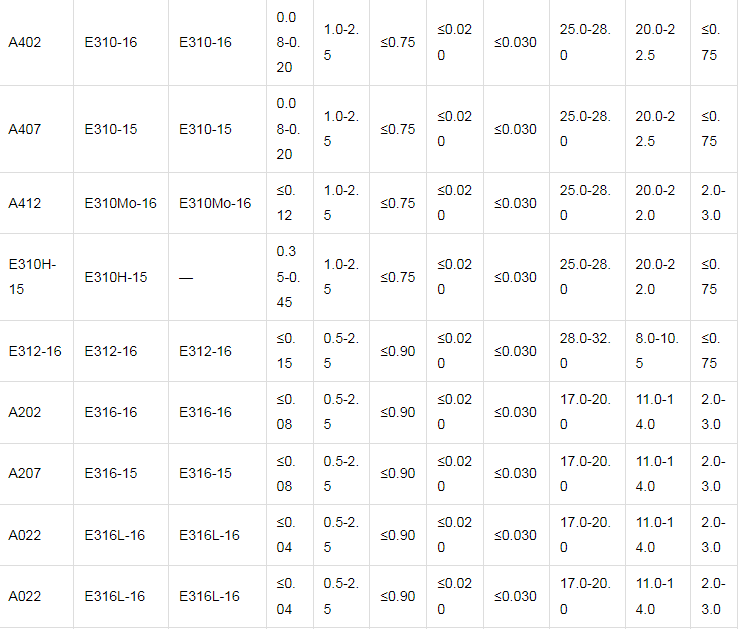

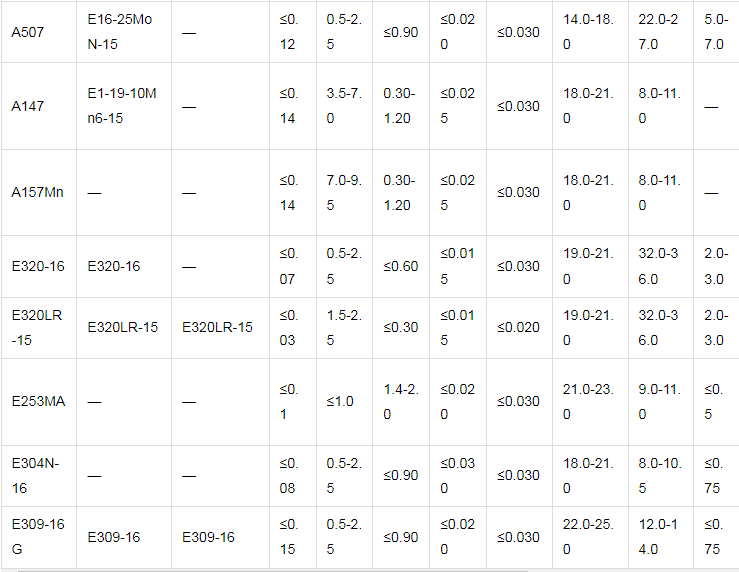

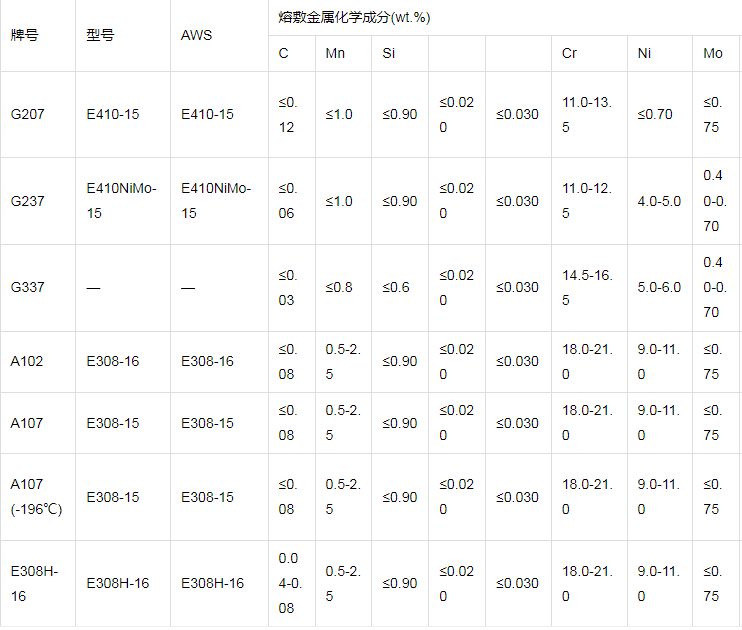

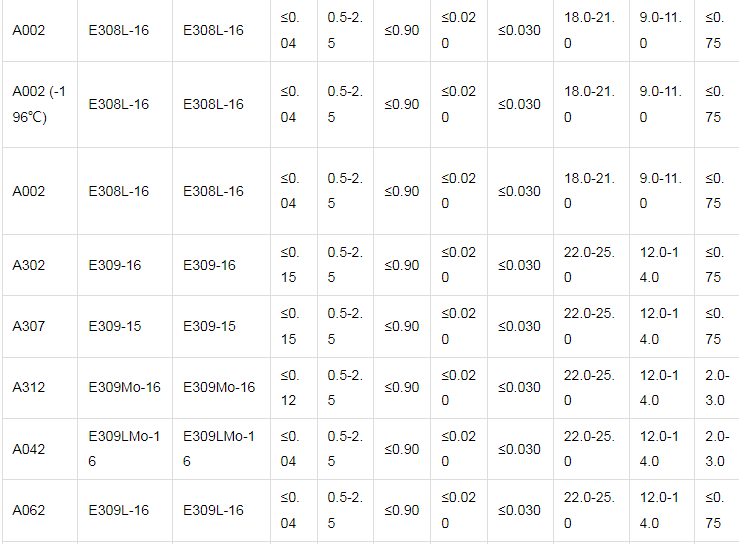

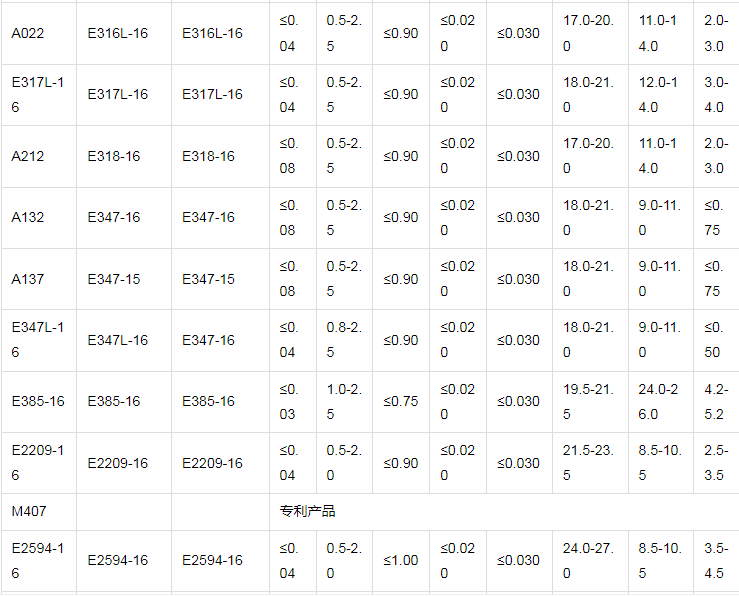

A022 符合：GB/T983 E316L-16 AWS E316L-16            NB/T  47018 说明：A022钛酸型红药皮***碳不锈钢焊条。其焊缝金属含碳量低，具有良好的耐蚀、耐热及抗裂性能。交直流两用，焊条耐发红，成形美观。较绿药皮A202电弧更柔和、飞溅更小。操作性佳，全位置焊接性好。 用途：用于焊接尿素、合成纤维等设备及制造的相同类型的不锈钢结构，也可用于焊接后不进行热处理的高铬钢或异种钢的焊接。 熔敷金属化学成分：% C Mn Si Cr Ni Mo Cu 标准值 ≤0.04 0.5-2.5 ≤0.90 ≤0.020 ≤0.030 17.0-20.0 11.0-14.0 2.0-3.0 ≤0.75 一 例 0.029 1.23 0.60 0.011 0.019 19.20 11.43 2.27 0.14 熔敷金属力学性能 抗拉强度 Rm(MPa) 延伸率 A(%) 标准值 ≥490 ≥30 一 例 580 41 焊条规格及参考电流（DC+或AC） 焊条直径(mm） 2.5 3.2 4.0 5.0 焊条长度(mm） 250 350 350 350 电流范围（A） 平焊 60-80 90-110 120-160 150-200 立、仰焊 50-70 80-100 100-150 — 注意事项: 1. 焊前焊条使用前须经350℃烘焙1小时，随烘随用。 2. 焊前必须对焊件 铁锈、油污、水分等不洁物。 3. 焊接时尽量保持小电流、短弧操作。 1
